Arduino + LM35 + LabVIEW Interface Arduino

ตัวอย่างโปรเจ็ค อ่านค่าอุณหภูมิ ง่ายๆ ด้วย Arduino + LM35 (Temperature Sensor) + LabVIEW Interface Arduino ซึ่งเหมาะสำหรับผู้เริ่มต้นที่จะเขียน LabVIEW ติดต่อกับ Arduino ครับ

เรามาเริ่มที่ การต่อสายระหว่าง Arduino กับ LM35 ตามด้านล่างเลยครับ

รูป Diagram การเชื่อมต่อระหว่าง Arduino และ LM35


 รูปจริงการเชื่อมต่อระหว่าง Arduino และ LM35

 เริ่มต้นการเขียน Code LabVIEW โดยใช้ LabVIEW Interface Arduino Toolkit
ต้องทำการ Burn Firmware ของ LabVIEW Interface Arduino ลง Arduino ก่อนนะครับ

จากนั้นก็เริ่มเขียน LabVIEW Code

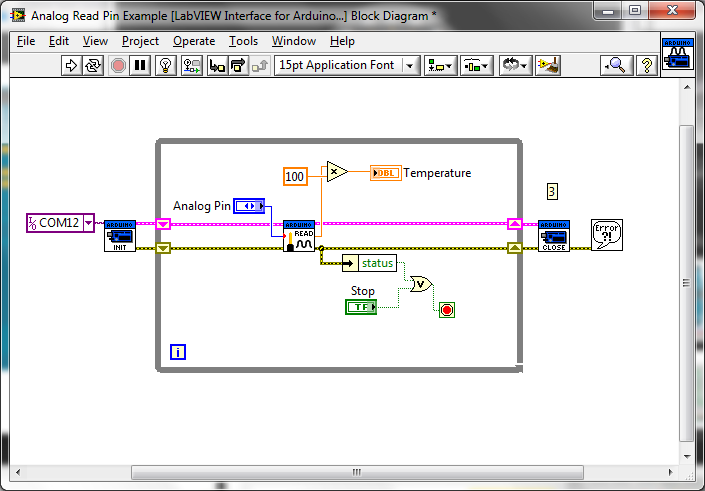

รูป Block Diagram ของ LabVIEW Interface Arduino


รูป Front Panel ของ LabVIEW Interface Arduino

 เป็นการ Guideline ง่ายๆสำหรับผู้ที่สนใจทำโปรเจ็ค LabVIEW + Arduino ครับ
